[kotlin] RecyclerView를 이용하여 지하철 노선도 만들기

지하철 관련 앱을 제작하려고 했다.

지하철 혼잡도를 지하철 노선도 상에 표현을 하고자 지하철 노선도를 화면에 띄우는 것 부터 완성하기로 했다.



여러 방식을 찾아보던중

이미지를 그대로 가져와서, 사용하기에는 혼잡도를 지하철 노선 상에 표현하는 것이 어렵다고 생각했다.



그러던중 네이버 버스 정보가 생각이 났다.



위의 이미지를 참고하여, 리사이클러뷰를 이용해 만들어보기로 했다.



1. 지하철 노선 이미지 생성

가장 먼저 이미지 아이콘을 만들어야 했다. 아래의 역과 위의 역이 이어져야 하므로 아래와 같은 이미지를 만들기로 했다.

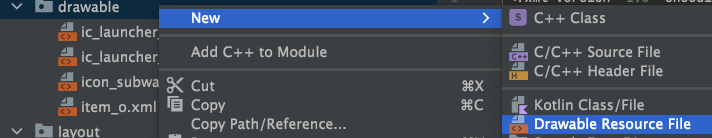

Drawble Resourse를 이용하여 제작했다. (drawable - new - Drawable Resource File)

<item_o.xml>

<?xml version="1.0" encoding="utf-8"?>
<layer-list xmlns:android="http://schemas.android.com/apk/res/android" >
    <item>
        <shape android:shape="rectangle">
            <size
                android:width="60dp"
                android:height="30sp" />
        </shape>
    </item>
    <item
        android:right="60sp" android:left="-5sp">
        <shape android:shape="line">
            <stroke
                android:width="5sp"
                android:color="@color/black"/>
        </shape>
    </item>
    <item android:left="25sp" android:right="25sp" android:top="5sp" android:bottom="5sp">
        <shape android:shape="ring" android:innerRadiusRatio="2.5" android:thickness="5sp" android:useLevel="false">
            <solid android:color="@color/black"/>
        </shape>
    </item>
    <item android:left="60sp" android:right="-5sp">
        <shape android:shape="line">
            <stroke
                android:width="5sp"
                android:color="@color/black"/>
        </shape>
    </item>

</layer-list>

위를 통해 만들어진 이미지는 아래와 같다. 어차피 rotate를 이용해 90도를 회전시켜줘서 사용할거라 그냥 가로로 만들었다.

2. 아이템 뷰 만들기

리사이클러 뷰에 적용될 아이템 뷰를 만들었다.



크게 3개의 뷰로 이루어져 있다.

가장 왼쪽은 지하철 혼잡도를 나타내기 위한 이미지 사용,

중앙은 노선

마지막은 지하철 역이름이다.



<subway_item.xml>

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:orientation="vertical">
    <LinearLayout
        android:orientation="horizontal"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content">
        <ImageView
            android:id="@+id/subway_status"
            android:layout_marginRight="-10sp"
            android:layout_gravity="center"
            android:layout_width="40sp"
            android:layout_height="40sp"
            />
        <androidx.appcompat.widget.AppCompatButton
            android:rotation="90"
            android:background="@drawable/item_o"
            android:layout_width="wrap_content"
            android:layout_height="60sp">
        </androidx.appcompat.widget.AppCompatButton>
        <TextView
            android:layout_marginLeft="5sp"
            android:text="길음역"
            android:layout_gravity="center"
            android:layout_marginStart="-10sp"
            android:textSize="20sp"
            android:textColor="@color/black"
            android:textStyle="bold"
            android:id="@+id/subway_name"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content">
        </TextView>
    </LinearLayout>
</LinearLayout>

미리보기 이미지

3. 데이터 생성

리사이클러 뷰에서 바뀌는 데이터는 역이름, 지하철 혼잡도 두개이다.

두 개를 데이터 클래스로 생성해주었다.

data class SubwayData(
    val name : String,
    val status : String?
)

4.  어뎁터 생성

어뎁터를 생성해준다.

import android.content.Context
import android.view.LayoutInflater
import android.view.View
import android.view.ViewGroup
import android.widget.ImageView
import android.widget.TextView
import androidx.recyclerview.widget.RecyclerView

class SubwayAdapter(private val context: Context) : RecyclerView.Adapter<SubwayAdapter.ViewHolder>() {

    var datas = mutableListOf<SubwayData>()
    override fun onCreateViewHolder(parent: ViewGroup, viewType: Int): ViewHolder {
        val view = LayoutInflater.from(context).inflate(R.layout.subway_item,parent,false)
        return ViewHolder(view)
    }

    override fun getItemCount(): Int = datas.size

    override fun onBindViewHolder(holder: ViewHolder, position: Int) {
        holder.bind(datas[position])
    }

    inner class ViewHolder(view: View) : RecyclerView.ViewHolder(view) {

        private val subWayName: TextView = itemView.findViewById(R.id.subway_name)
        private val subWayStatus : ImageView = itemView.findViewById(R.id.subway_status)
        fun bind(item: SubwayData) {
            subWayName.text = item.name
            if(item.status != null) subWayStatus.setImageResource(R.drawable.icon_subway_red)
        }
    }
}

5. activity_main에 리사이클러 뷰 추가

적용할 리사이클러뷰를 메인 레이아웃에 추가해준다.

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">
    <androidx.recyclerview.widget.RecyclerView
        android:id="@+id/RV_subway"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:layoutManager="androidx.recyclerview.widget.LinearLayoutManager"
        android:orientation="vertical"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"/>

</androidx.constraintlayout.widget.ConstraintLayout>

6. 어뎁터와 레이아웃 매니저 지정

간단하게 테스트를 해보기위해 데이터는 임의로 넣었다.

import androidx.appcompat.app.AppCompatActivity
import android.os.Bundle
import androidx.recyclerview.widget.RecyclerView

class MainActivity : AppCompatActivity() {
    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)

        val subwayData = mutableListOf(SubwayData("길음역",null),SubwayData("성신여대역",null),SubwayData("창동역","confusion"),SubwayData("노원역",null))
        val subwayAdapter = SubwayAdapter(this)

        findViewById<RecyclerView>(R.id.RV_subway).adapter = subwayAdapter
        subwayAdapter.datas = subwayData
        subwayAdapter.notifyDataSetChanged()
    }
}

7. 완성
