[Kotlin/Compose] 반응형 이미지 만들기

반응형 이미지?

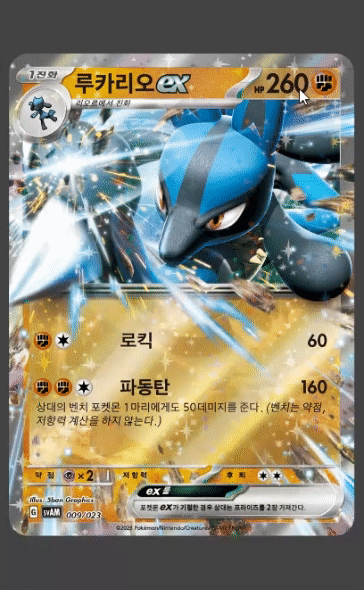

완성 이미지 예시

드르르르륵ㄱ

유튜브를 보다가 아래 영상을 보게 되었다. 해당 영상에서는 사용자가 클릭함에 따라 이미지가 기울어져 반응형 이미지를 만드는 법을 보여준다.
https://youtu.be/YDCCauu4lIk?si=LiDetcR1AwOzSk-i

해당 영상에서 나오는 코드는 html로 설명되어 있다. 즉 웹 기반으로 만드는 방법을 설명한 영상이다.

이 영상을 보고, 그러면 Android에서 Compose를 통해 한 번 만들어보자 하고 도전해보았다.

pointerInteropFilter

아마 가장 필요한 Modifier함수라고 생각한다.

사용자가 터치를 하였을 때 해당 위치를 어떻게 인식하느냐에서 해당 위치 알 수 있도록 터치 이벤트를 다룰 수 있게 해준다.

오늘 사용할 터치 이벤트는 크게 4가지를 사용하였다.

• ACTION_DOWN: 사용자가 화면을 터치할 때 발생한다.
• ACTION_MOVE: 사용자가 화면 위에서 손가락을 움직일 때 발생한다.
• ACTION_UP: 사용자가 화면에서 손가락을 떼었을 때 발생한다.
• ACTION_CANCEL: 현재 터치 이벤트가 취소되었을 때 발생한다.

터치 이벤트의 로직은 다음과 같다.

Content사용자 클릭 -> 움직이기 -> 클릭을 때기

graphicsLayer

graphicsLayer는 Modifier함수 중 하나로, UI의 Scale/Rotation/Alpha/Shadow값을 변경해준다.

반응형 이미지를 만들기 위해서는 rotation을 사용해야 한다.

modifier = Modifier.graphicsLayer( rotationX = 10f)

다음과 같은 코드가 있다면, ' X축을 중심으로 10도만큼 회전한다' 라는 뜻이다.

그러면 클릭한 위치에 따라 어떻게 rotation값을 동적으로 변경해야 하는 공식은 어떻게 될까?

공식에 필요한 값들은 다음과 같다.

1. tounchX : 사용자가 화면을 터치한 x좌표 이다. 이는 이전에서 설명한 pointerInteropFilter를 통해 얻을 수 있다.
2. centerX : 이미지의 중앙 x좌표이다. 이는 이미지의 크기에 절반 값을 취해 얻을 수 있다.
3. touchX - centerX : 중앙으로부터 터치 위치가 떨어져 있는지 알 수 있다.
4. (touchX - centerX) / centerX : 떨어진 위치를 다시 중앙 x값으로 나누게 되면, -1~1사이의 값의 비율 형태로 얻을 수 있다. 즉, 중앙을 기준으로 터치한 위치의 상대적 값을 알 수 있다.

코드

상태 변수 정의

가장 먼저 필요한 상태 변수를 정의합니다.
rotationX, rotationY 3D회전의 값을 저장합니다.

cardSize는 카드의 크기를 저장하여, 터치 위치를 정하기 위해 사용합니다.

var rotationX by remember { mutableStateOf(0f) }
var rotationY by remember { mutableStateOf(0f) }

var cardSize by remember {
    mutableStateOf(Rect.Zero)
}

이미지 만들기

화면에 포켓몬 이미지를 넣어야 하기 때문에, Image를 사용해서 생성해줍니다.

이 때 png형태의 이미지를 drawable에 저장하여 사용하니, painterResource()를 이용하여 이미지를 가져왔습니다.

다음은 이미지의 크기와 위치를 가져오기 위해 onGloballyPositioned를 통해 이미지의 크기를 cardSize에 저장을 해주고,

.onGloballyPositioned { coordinates ->
    cardSize = coordinates.boundsInParent()
}

graphicsLayer를 통해 3D회전을 적용해줍니다.

.graphicsLayer {
    this.rotationY = rotationY
    this.rotationX = rotationX
    cameraDistance = 12f * density
}

여기서 caameraDistance는 3D변환을 위한 카메라와 이미지 사이의 거리를 의미합니다.
density의 경우에 사용자의 디바이스의 픽셀 수를 의미합니다. 이를 통해 다른 기기들의 각 해상도에 맞춰 변환 효과를 제공합니다.

pointerInteropFilter는 터치 이벤트를 처리합니다.

위에서 설명한 공식을 적용하여, 사용자가 눌렀을 때 해당 클릭 위치를 기반으로 rotationX/rotationY의 값을 설정해줍니다.

사용자가 클릭을 해제하면 다시 0f로 설정하여 원래 이미지로 돌아오도록 하였습니다.

.pointerInteropFilter { motionEvent ->
    when (motionEvent.action) {
        MotionEvent.ACTION_DOWN, MotionEvent.ACTION_MOVE -> {
            val touchX = motionEvent.x
            val touchY = motionEvent.y
            rotationY = ((touchX - cardSize.width / 2) / (cardSize.width / 2)) * 15f
            rotationX =
                ((touchY - cardSize.height / 2) / (cardSize.height / 2)) * -15f
            true
        }

        MotionEvent.ACTION_UP, MotionEvent.ACTION_CANCEL -> {
            rotationX = 0f
            rotationY = 0f
            true
        }

        else -> false
    }
}

전체 코드

class MainActivity : ComponentActivity() {
    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContent {
            ReactedcardTheme {
                // A surface container using the 'background' color from the theme
                Surface(
                    modifier = Modifier.fillMaxSize(),
                    color = MaterialTheme.colorScheme.background
                ) {
                    ClickAnimateCard()
                }
            }        }    }
}

@OptIn(ExperimentalComposeUiApi::class)
@Preview
@Composable
private fun ClickAnimateCard(modifier: Modifier = Modifier){
    var rotationX by remember { mutableStateOf(0f) }
    var rotationY by remember { mutableStateOf(0f) }

    var cardSize by remember {
        mutableStateOf(Rect.Zero)
    }

    Box(
        contentAlignment = Alignment.Center,
        modifier = Modifier.fillMaxSize()
            .background(Color.DarkGray)
    ){
        Image(
            painter = painterResource(id = R.drawable.rukario),
            contentDescription = "rokario",
            modifier = Modifier
                .fillMaxSize()
                .padding(15.dp)
                .onGloballyPositioned { coordinates ->
                    cardSize = coordinates.boundsInParent()
                }
                .graphicsLayer {
                    this.rotationY = rotationY
                    this.rotationX = rotationX
                    cameraDistance = 12f * density
                }
                .pointerInteropFilter { motionEvent ->
                    when (motionEvent.action) {
                        MotionEvent.ACTION_DOWN, MotionEvent.ACTION_MOVE -> {
                            val touchX = motionEvent.x
                            val touchY = motionEvent.y
                            rotationY = ((touchX - cardSize.width / 2) / (cardSize.width / 2)) * 15f
                            rotationX =
                                ((touchY - cardSize.height / 2) / (cardSize.height / 2)) * -15f
                            true
                        }

                        MotionEvent.ACTION_UP, MotionEvent.ACTION_CANCEL -> {
                            rotationX = 0f
                            rotationY = 0f
                            true
                        }

                        else -> false
                    }
                }
        )
    }
}

깃허브 주소

https://github.com/Myeongcheol-shin/reacted-card

[GitHub - Myeongcheol-shin/reacted-card

Contribute to Myeongcheol-shin/reacted-card development by creating an account on GitHub.

github.com](https://github.com/Myeongcheol-shin/reacted-card)
